СТАНДАРТ БАНКА РОССИИ

СТО БР НПС-1.4-2019

ФИНАНСОВЫЕ СООБЩЕНИЯ В НПС

ПРАВИЛА ОБМЕНА ДАННЫМИ В НАЦИОНАЛЬНОЙ ПЛАТЕЖНОЙ СИСТЕМЕ

Дата введения: 2019-09-30

Предисловие

ПРИНЯТ И ВВЕДЕН в действие приказом Банка России от 20 сентября 2019 года N ОД-2191 "О введении в действие стандарта Банка России СТО БР НПС-1.4-2019 "Финансовые сообщения в НПС. Правила обмена данными в национальной платежной системе".

Настоящий Стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Банка России.

Введение

Настоящий Стандарт содержит рекомендации по реализации обмена данными в соответствии со стандартом ISO 20022 <1> при переводе денежных средств в национальной платежной системе (далее - НПС).

--------------------------------

<1> Международный стандарт ISO 20022 "Финансовые услуги - Универсальная схема сообщений для финансовой отрасли" (Financial services - Universal financial industry message scheme).

1. Область применения

Настоящий Стандарт рекомендован к использованию разработчиками информационного и программного обеспечения, информационных систем при организации информационного взаимодействия между банками и их клиентами - юридическими лицами. В рамках межбанковского взаимодействия при оказании услуг по передаче финансовых сообщений возможно использование как собственных правил обмена данными, так и положений настоящего Стандарта.

Положения настоящего Стандарта применяются на добровольной основе, если только в отношении конкретных положений обязательность их применения не установлена нормативными актами Банка России или условиями договоров.

2. Термины и определения

В настоящем Стандарте применяются термины в соответствии со Стандартом Банка России СТО БР НПС-1.0-2017 "Финансовые сообщения в НПС. Общие положения" и Федеральным законом от 06.04.2011 N 63-ФЗ "Об электронной подписи", а также следующие термины с соответствующими определениями.

Сетевая модель ВОС
-
базовая эталонная модель взаимодействия открытых систем в соответствии с ГОСТ Р ИСО/МЭК 7498-1-99 "Государственный стандарт Российской Федерации. Информационная технология. Взаимосвязь открытых систем. Базовая эталонная модель. Часть 1. Базовая модель";
Сообщение
-
набор структурированной информации (в электронном виде), которой осуществляется обмен между двумя участниками информационного взаимодействия с использованием средств телекоммуникации;
Бизнес-сообщение
-
электронное сообщение стандарта ISO 20022, предназначенное для передачи прикладных данных между участниками информационного взаимодействия;
Транспортное сообщение
-
конверт, соответствующий спецификации SOAP 1.2, в заголовках которого находятся структуры, связанные с подписанием и шифрованием сообщения, а в теле передается бизнес-сообщение;
Способ доставки сообщения
-
группа параметров настройки для величин, определяющих характеристики доставки сообщений;
Система доставки сообщений
-
механизм, обеспечивающий принятие, транспортировку и доставку транспортных сообщений между участниками информационного взаимодействия;
Участник информационного взаимодействия
-
субъект, который создает, обрабатывает, принимает или отправляет электронные сообщения;
Хеш
-
строка ограниченной длины, полученная путем выполнения специальных преобразований над исходными данными в соответствии с ГОСТ Р 34.11-2012;
Deflate
-
алгоритм сжатия данных без потерь;
Base64
-
стандарт кодирования последовательности байт в строку и из строки в последовательность байт;
Валидация
-
проверка входных данных по заданным правилам.

3. Общие положения

В соответствии с положениями части 6 "Характеристики транспортировки сообщений" (ISO 20022-6 "Message transport characteristics") стандарта ISO 20022 обмен данными в рамках НПС выполняется в следующих слоях:

- бизнес-слой - самый верхний слой, в котором определены правила и сценарии обмена бизнес-сообщениями, а также структуры бизнес-сообщений, используемых в процессах обмена в рамках конкретных моделей связей НПС. Бизнес-слой эквивалентен добавлению уровня 9 к Сетевой модели ВОС;

- слой транспортировки сообщений - слой, в котором определены правила обмена электронными сообщениями, независимо от бизнес-слоя. Слой транспортировки сообщений эквивалентен добавлению уровня 8 к Сетевой модели ВОС;

- прикладной слой - самый нижний слой обмена, соответствующий уровню 7 Сетевой модели ВОС.

Настоящий Стандарт определяет рекомендации по обмену данными в рамках НПС в каждом из указанных выше слоев. Соблюдение настоящих рекомендаций позволит обеспечить функциональную совместимость (интероперабельность) взаимодействующих в рамках НПС информационных систем, поддерживающих ISO 20022.

4. Бизнес-слой

В бизнес-слое обмен данными реализуется путем передачи бизнес-сообщений. Бизнес-сообщение представляет собой совокупность бизнес-заголовка и содержимого сообщения, описанного в Стандартах ISO 20022 НПС.

Бизнес-сообщения содержат только бизнес-данные и не должны содержать информацию о Системе доставки сообщений, о механизмах адресации, отправки, передачи или получения сообщений, а также прочую информацию, специфичную для использования в слое транспортировки сообщения или прикладном слое.

Бизнес-сообщения должны содержать всю информацию, необходимую для их корректной интерпретации Участниками информационного взаимодействия, должны быть понятны вне контекста транспортного конверта (раздел 5 настоящего Стандарта).

Бизнес-сообщения должны быть представлены в виде XML-документов и должны соответствовать XML-схемам и правилам заполнения документов, описанным в Стандартах ISO 20022 НПС.

4.1. Правила обмена данными в бизнес-слое

Правила обмена данными в бизнес-слое определяются Стандартами ISO 20022 НПС, содержащими модели связей между участниками перевода денежных средств, а также используемые в рамках этих моделей сообщения.

При описании обмена в бизнес-слое задаются Способы доставки сообщений (MessageTransportMode), которые определяют группы характеристик доставки сообщений, описанные в части 1 "Метамодель" (ISO 20022-1 "Metamodel") стандарта ISO 20022 <2>. Характеристики доставки сообщений справочно приведены в Таблице 4.1 настоящего Стандарта.

--------------------------------

<2> www.iso20022.org.

Определенные в бизнес-слое Способы доставки сообщений должны быть реализованы в слое транспортировки сообщений и (или) прикладном слое.

ТАБЛИЦА 4.1. ХАРАКТЕРИСТИКИ ДОСТАВКИ СООБЩЕНИЙ

Характеристика
Описание
Обеспечение доставки (DeliveryAssurance)
Принимает одно из следующих значений:
- не менее одного раза (AT_LEAST_ONCE),
- в точности один раз (EXACTLY_ONСЕ),
- не более одного раза (AT_MOST_ONCE)
Асинхронность отправителя (SenderAsynchronicity)
Принимает одно из следующих значений:
- конечная точка синхронна (ENDPOINT_SYNCHRONOUS),
- обмен синхронен (CONVERSATION_SYNCHRONOUS),
- асинхронен (ASYNCHRONOUS)
Асинхронность получателя (ReceiverAsynchronicity)
Принимает одно из следующих значений:
- конечная точка синхронна (ENDPOINT_SYNCHRONOUS),
- обмен синхронен (CONVERSATION_SYNCHRONOUS),
- асинхронен (ASYNCHRONOUS)
Порядок доставки сообщения (MessageDeliveryOrder)
Принимает одно из следующих значений:
- порядок сохраняется для всех получателей и отправителей сообщений (EXPECTED_CAUSAL_ORDER),
- порядок сохраняется только для каждой пары получателя и отправителя сообщений (FIFO_ORDERED),
- порядок не сохраняется (UNORDERED)
Окно доставки сообщения (MessageDeliveryWindow)
Максимальная продолжительность времени, в пределах которого транспортное сообщение может быть доставлено без учета очередности. Значения должны быть большими или равными нулю.
Окно отправки сообщения (MessageSendingWindow)
Максимальная продолжительность времени, в течение которого транспортное сообщение может быть отправлено без учета очередности. Значения должны быть большими или равными нулю.
Метод рассылки сообщения (MessageCasting)
Принимает одно из следующих значений:
- односторонняя рассылка (UNICAST),
- групповая рассылка (MULTICAST),
- рассылка по списку (BROADCAST),
- любая рассылка (ANYCAST)
Ограниченная задержка связи (BoundedCommunicationDelay)
Максимальная продолжительность времени, в пределах которого сообщение должно быть доставлено. В качестве значения должна быть задана продолжительность времени в соответствии с ISO 8601
Валидация сообщений
включена/отключена
(MessageValidationOnOff)
Принимает одно из следующих значений:
- валидация включена (VALIDATION_ON) - сообщения валидируются Системой доставки сообщений,
- валидация отключена (VALIDATION_OFF) - сообщения не валидируются Системой доставки сообщений
Результаты валидации сообщения
(MessageValidationResults)
Принимает одно из следующих значений:
- отклонение (REJECT),
- отклонение и доставка (REJECT_AND_DELIVER),
- доставка (DELIVER)
Уровень валидации сообщения (MessageValidationLevel)
Уровень валидации сообщения, требуемый Системой доставки сообщений.
Принимает одно из следующих значений:
- сообщение не валидировалось (NO_VALIDATION),
- провалидирован синтаксис сообщения (SYNTAX_VALID),
- сообщение соответствует XML-схеме (SCHEMA_VALID),
- сообщение соответствует ... правилам (MESSAGE_VALID),
- сообщение соответствует бизнес-правилам (RULE_VALID),
- сообщение соответствует рыночной практике (MARKET_PRACTICE_VALID),
- сообщение соответствует бизнес-процессу (BUSINESS_PROCESS_VALID),
- полностью валидное сообщение (COMPLETELY_VALID)
Длительность хранения (Durability)
Принимает одно из следующих значений:
- долговременно (DURABLE),
- постоянно (PERSISTENT),
- временно (TRANSIENT)
Максимальное отклонение времени (MaximumClockVariation)
Максимальное отклонение от Всемирного координированного времени (UTC) для обеспечиваемого Способа доставки сообщения
Максимальный размер сообщения (MaximumMessageSize)
Максимальный размер транспортного сообщения в килобайтах (любое положительное целое число, большее нуля).

4.2. Структура бизнес-сообщений

Бизнес-сообщение имеет следующую структуру:










В качестве заголовка бизнес-сообщения используется структура Business Application Header (BAH). Структура задана в документе "ISO 20022 Business Application Header. Message Definition Report" (версия от 1 июня 2010 года) <3>. Рамочные правила ее использования заданы в документе "ISO 20022 Business Application Header Message Usage Guide Version 1.8" (версия от апреля 2016 года). Описание структуры заголовка бизнес-сообщения и правила ее заполнения для целей использования в НПС приведены в Таблице 4.2.

--------------------------------

<3> www.iso20022.org.

ТАБЛИЦА 4.2. СТРУКТУРА ЗАГОЛОВКА БИЗНЕС-СООБЩЕНИЯ

Прикладной атрибут
Правила формирования
Отправитель
Идентификатор отправителя записывается в реквизит AppHdr/Fr/*.
При этом обязательно указывается идентификационная схема в реквизите */SchmeNm/Cd (при использовании идентификационных кодов, зарегистрированных в ISO 20022) или */SchmeNm/Prtry (при использовании собственных идентификационных кодов).
В качестве основных типов идентификаторов могут выступать:
ОГРН, идентификационная схема - OGRN
ИНН, идентификационная схема - TXID
Российский БИК, идентификационная схема - RUCBC
УИС, идентификационная схема - RUCB
Может быть указан иной идентификатор, принятый Участниками информационного взаимодействия, позволяющий однозначно идентифицировать участника в цепочке обмена.
При формировании идентификатора отправителя и типа идентификатора недопустимо использование символов пробела, перевода строки, возврата каретки и табуляции
Получатель
Идентификатор получателя записывается в реквизит AppHdr/To/*.
Требования к идентификаторам атрибута Получатель аналогичны требованиям к идентификаторам атрибута Отправитель
Идентификатор сообщения
Идентификатор сообщения записывается в реквизит AppHdr/BizMsgIdr.
Идентификатор сообщения должен быть уникальным по определенному Участнику информационного взаимодействия.
При формировании идентификаторов сообщения рекомендуется использовать алгоритмы создания универсальных уникальных идентификаторов (UUID) согласно спецификации RFC 4122 (см. таблицу 5.1). В целях соответствия требованиям BAH к длине идентификатора, при записи UUID в реквизит AppHdr/BizMsgIdr, в строковое представление UUID не должен включаться идентификатор пространства имен "urn:uuid:", а также должны быть исключены символы "-".
Пример идентификатора: "f81d4fae7dec11d0a76500a0c91e6bf6"
Тип сообщения
Тип бизнес-сообщения записывается в реквизит AppHdr/MsgDefIdr.
Могут использоваться только типы сообщений, применяемые в НПС.
Пример: "pain.001.001.07"
Бизнес-сервис
Бизнес-сервис записывается в реквизит AppHdr/BizSvc.
Реквизит опциональный, правила заполнения определяются Участниками
информационного взаимодействия
Дата и время формирования сообщения
Дата и время формирования сообщения записываются в реквизит AppHdr/CreDt.
Время указывается по Гринвичу

5. Слой транспортировки сообщений

5.1. Правила обмена данными в слое транспортировки сообщений

Обмен данными в слое транспортировки сообщений выполняется с использованием транспортных сообщений, в которые упакованы бизнес-сообщения. Структура и правила формирования транспортных сообщений определены в разделе 5.2 Стандарта.

Обмен выполняется по следующему сценарию:

1. Отправитель формирует бизнес-сообщение;

2. Отправитель упаковывает сформированное бизнес-сообщение в транспортное сообщение;

3. Отправитель отправляет транспортное сообщение получателю;

4. Получатель принимает транспортное сообщение;

5. Получатель распаковывает транспортное сообщение и извлекает из него бизнес-сообщение;

6. Если процедура распаковки закончилась неудачей, Получатель формирует сообщение об ошибке в соответствии с правилами раздела 5.2.5 Стандарта и отправляет его Отправителю;

7. Получатель выполняет валидацию бизнес-сообщения, если необходимость валидации определена на бизнес-уровне;

8. Получатель выполняет обработку бизнес-сообщения в случае успешной валидации (либо если валидация не проводилась);

9. Если валидация закончилась неудачей, Получатель формирует сообщение об ошибке в соответствии с правилами раздела 5.2.5 Стандарта и отправляет его отправителю.

Процедуры упаковки (распаковки) транспортного сообщения включают в себя операции шифрования (расшифрования), а также подписания (проверки) электронной подписи. Правила выполнения указанных процедур описаны в разделах 5.2.3 и 5.2.4 настоящего Стандарта.

Отправитель может отправлять транспортные сообщения более чем одному получателю в зависимости от характеристики "Метод рассылки сообщений", установленной в бизнес-слое.

Процедуры доставки сообщений от отправителя к получателю могут выполняться с использованием одной или более Систем доставки сообщений, которые обеспечивают доставку сообщений в пределах своей зоны доставки, и могут, в том числе, выполнять процедуры рассылки транспортных сообщений.

Системы доставки сообщений могут использовать для идентификации получателя (получателей) как реквизиты транспортного сообщения, так и реквизиты бизнес-сообщения (например, значения элементов заголовка бизнес-сообщения). Недопустимо изменение содержимого бизнес-сообщения при его обработке Системой доставки сообщений.

На уровне транспортировки сообщений информационное взаимодействие осуществляется в соответствии со спецификацией WS-I Basic Profile Version 2.0.

5.2. Структура и правила формирования транспортного конверта сообщения

5.2.1. Общие правила формирования транспортного конверта сообщения

При описании структуры и правил формирования транспортного сообщения используются спецификации, указанные в Таблице 5.1.

ТАБЛИЦА 5.1. ИСПОЛЬЗУЕМЫЕ СПЕЦИФИКАЦИИ

Краткое наименование
Полное наименование
SOAP 1.2
SOAP Version 1.2 Part 1: Messaging Framework (Second Edition).
W3C Recommendation 27 April 2007. http://www.w3.org/TR/soap12-part1
WS Security 1.1.1
Web Services Security: SOAP Message Security Version 1.1.1. OASIS Standard. 18 May 2012.
http://docs.oasis-open.org/wss-m/wss/v1.1.1/os/wss-SOAPMessageSecurity-v1.1.1-os.html
XML-binary Optimized Packaging
XML-binary Optimized Packaging. W3C Recommendation 25 January 2005.
http://www.w3.org/TR/2005/REC-xop10-20050125
XML Encryption 1.1
XML Encryption Syntax and Processing Version 1.1. W3C Recommendation 11 April 2013
https://www.w3.org/TR/xmlenc-core/
XML 1.0
Extensible Markup Language (XML) 1.0 (Fifth Edition).
W3C Recommendation 26 November 2008.
http://www.w3.org/TR/2008/REC-xml-20081126
RFC 2045
RFC 2045: Multipurpose Internet Mail Extensions (MIME) Part One: Format of Internet Message Bodies. http://tools.ietf.org/rfc/rfc2045.txt
RFC 3986
RFC 3986. Uniform Resource Identifier (URI): Generic Syntax.
http://tools.ietf.org/html/rfc3986
RFC 4122
RFC 4122. A Universally Unique IDentifier (UUID) URN Namespace.
http://www.ietf.org/rfc/rfc4122.txt
RFC 4648
RFC 4648: The Base16, Base32, and Base64 Data Encodings.
http://tools.ietf.org/rfc/rfc4648.txt

При описании структуры электронных сообщений используются пространства имен, приведенные в Таблице 5.2.

ТАБЛИЦА 5.2. ПЕРЕЧЕНЬ ПРОСТРАНСТВ ИМЕН

Префикс
Пространство имен
ds
http://www.w3.org/2000/09/xmldsig#
soap
http://www.w3.org/2003/05/soap-envelope
xenc
http://www.w3.org/2001/04/xmlenc#
wsa
http://schemas.xmlsoap.org/ws/2004/08/addressing
wsse
http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd
wsu
http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd
head
urn:iso:std:iso:20022:tech:xsd:head.001.001.01
msg
urn:cbrf:iso:20022:business-message
vr
urn:cbrf:iso:20022:validation-results

Транспортный конверт сообщения имеет следующую структуру:










При формировании электронных сообщений используется кодировка UTF-8.

5.2.2. Двоичные вложения

Бизнес-сообщение может содержать в своей структуре двоичные вложения. При передаче бизнес-сообщений в составе транспортного сообщения двоичные вложения могут передаваться в теле сообщения в стандарте кодирования Base64 (согласно RFC 4648) или быть оформлены в виде отдельных MIME-частей.

Оформление двоичных вложений в виде отдельных MIME-частей выполняется для оптимизации процессов передачи и уменьшения объемов сообщений с двоичными вложениями.

При передаче двоичных вложений в виде отдельных MIME-частей в теле сообщения создается ссылка на MIME-часть согласно спецификации XML-binary Optimized Packaging.

MIME-части сообщения используются исключительно для оптимизации процессов передачи сообщения. Обработка сообщения должна осуществляться согласно модели обработки XOP спецификации XML-binary Optimized Packaging.

Рекомендуется оформлять двоичные вложения в виде MIME-частей в том случае, если размер двоичного вложения превышает 100 Кб.

5.2.3. Подписание сообщений и проверка электронной подписи сообщений

Подписание и проверка электронной подписи сообщений осуществляются в соответствии со спецификацией WS Security 1.1.1. Рекомендации по созданию и проверке электронной подписи приведены в Приложении 1.

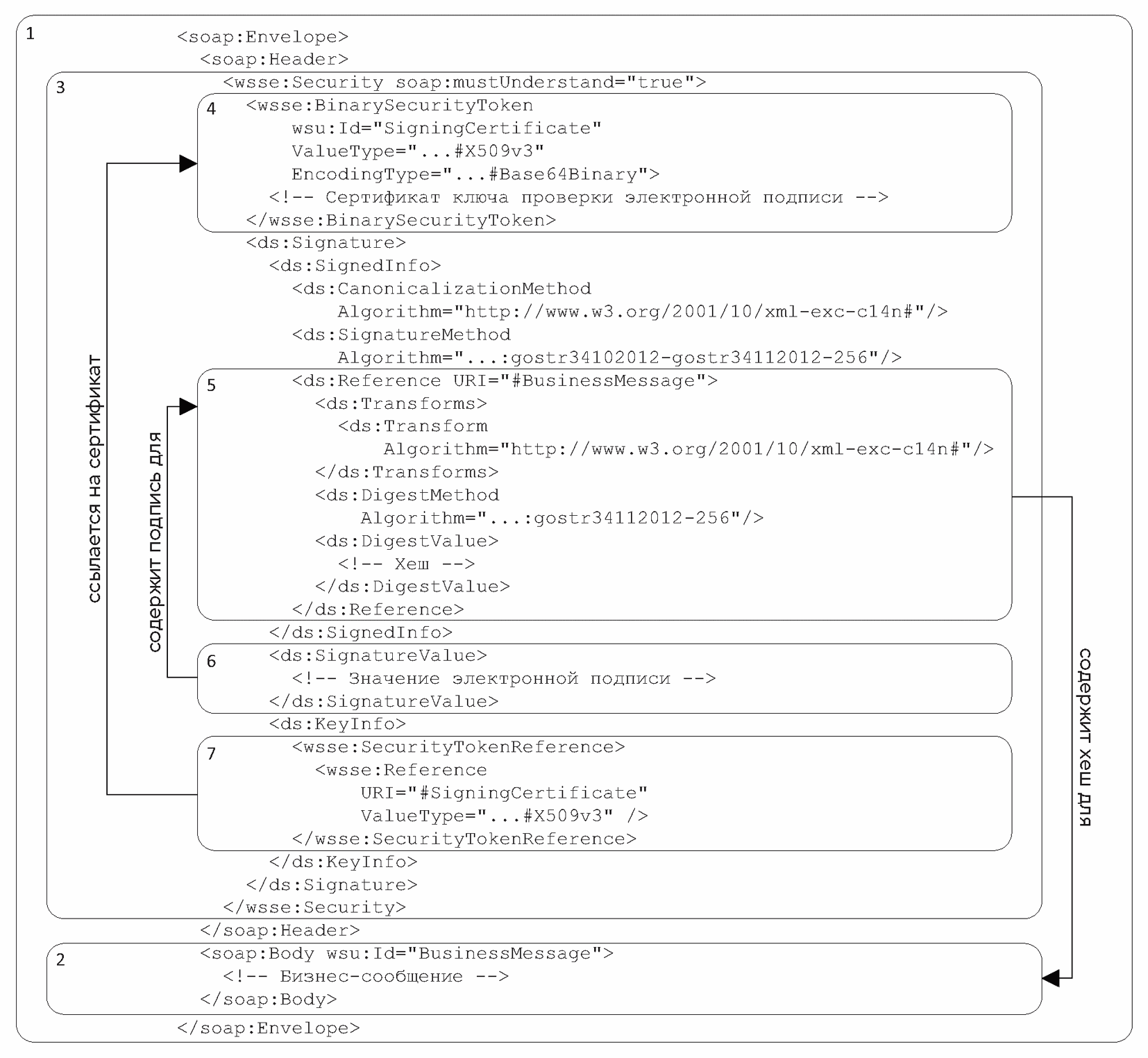

Структура элемента wsse:Security, содержащего электронную подпись, представлена в Таблицах 5.3 - 5.4.

ТАБЛИЦА 5.3. СТРУКТУРА ЭЛЕМЕНТА WSSE:SECURITY, СОДЕРЖАЩЕГО ЭЛЕКТРОННУЮ ПОДПИСЬ

N
Элемент
Описание
Область значений
Мн.
а)
Признак обязательности интерпретации (@soap:mustUnderstand)
признак того, что получатель сообщения должен обработать элемент согласно спецификации. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
логическое значение
1
1
Сертификат ключа проверки электронной подписи (wsse:BinarySecurityToken)
сертификат ключа проверки электронной подписи, с помощью которой подписано сообщение
строка символов, закодированная с помощью Base64
1
а)
Идентификатор (@wsu:Id)
уникальный идентификатор элемента в сообщении
идентификатор элемента документа
1
б)
Вид (@ValueType)
стандарт сертификата ключа проверки электронной подписи. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
в)
Кодировка (@EncodingType)
схема кодирования сертификата ключа проверки электронной подписи. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
2
Электронная подпись (ds:Signature)
электронная подпись сообщения согласно таблице 5.4
структура сведений описана в Таблице 5.4
1

ТАБЛИЦА 5.4. СТРУКТУРА ЭЛЕКТРОННОЙ ПОДПИСИ (DS:SIGNATURE)

N
Элемент
Описание
Область значений
Мн.
1
Подписываемые сведения (ds:SignedInfo)
набор подписываемых элементов, содержащих хеш бизнес-сообщения и набор инструкций по обработке хеша и подписи
определяется областями значений вложенных элементов
1
1.1
Метод каноникализации (ds:Canonicalization Method)
инструкции по каноникализации
отсутствует
1
а)
Алгоритм (@Algorithm)
алгоритм каноникализации. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
1.2
Метод подписывания (ds:SignatureMethod)
элемент, содержащий алгоритм формирования и проверки подписи
отсутствует
1
а)
Алгоритм (@Algorithm)
идентификатор алгоритма формирования и проверки подписи. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
1.3
Ссылка (ds:Reference)
ссылка на данные, для которых формируется хеш
определяется областями значений вложенных элементов
1
а)
Идентификатор (@URI)
идентификатор хешируемой области. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
идентификатор элемента документа
1
1.3.1
Преобразования (ds:Transforms)
инструкции по преобразованиям хешируемой области
определяется областями значений вложенных элементов
1
1.3.1.1
Преобразование (ds:Transform)
элемент, содержащий единичную инструкцию по преобразованию хешируемой области
определяется областями значений вложенных элементов
1
а)
Алгоритм (@Algorithm)
идентификатор алгоритма преобразования. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
1.3.1.2
Метод хеширования (ds:DigestMethod)
сведения о методе хеширования
отсутствует
1
а)
Алгоритм (@Algorithm)
идентификатор алгоритма хеширования. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
1.3.1.3
Хеш (ds:DigestValue)
значение хеша
строка символов, закодированная с помощью Base64
1
2
Значение подписи (ds:Signature Value)
значение подписи
определяется областями значений вложенных элементов
1
3
Сведения о ключе (ds:KeyInfo)
сведения об открытом ключе, используемом для проверки подписи
определяется областями значений вложенных элементов
1
3.1
Ссылка на токен (wsse: SecurityTokenReference)
сведения о местонахождении ключа
определяется областями значений вложенных элементов
1
3.1.1
Ссылка (wsse:Reference)
элемент, содержащий идентификатор местонахождения ключа
отсутствует
1
а)
Идентификатор (@URI)
идентификатор местонахождения ключа. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
идентификатор элемента документа
1
б)
Вид (@ValueType)
стандарт сертификата ключа. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1

5.2.4. Шифрование и расшифрование сообщений

Шифрование и расшифрование сообщений осуществляются в соответствии со спецификацией WS Encryption 1.1. Шифрование сообщений выполняется после их подписания.

Шифрование сообщения осуществляется следующим образом.

1. В заголовок транспортного конверта сообщения добавляется элемент wsse:Security. Данный элемент должен предшествовать элементу wsse:Security, содержащему электронную подпись, если таковой имеется.

2. Сертификат открытого ключа, с помощью которого шифруется сообщение, включается в элемент wsse:Security/wsse:BinarySecurityToken. Сертификат соответствует стандарту X.509 (указывается в атрибуте ValueType) и кодируется с использованием стандарта кодирования Base64 (указывается в атрибуте EncodingType).

3. В элементе wsse:Security/xenc:EncryptedKey/ds:KeyInfo указывается ссылка на сертификат открытого ключа.

4. Бизнес-сообщение, содержащееся в элементе soap:Body шифруется в соответствии со спецификацией XML Encryption 1.1. Зашифрованное сообщение помещается в элемент xenc:EncryptedData, который заменяет исходное бизнес-сообщение.

5. В элементе wsse:Security/xenc:EncryptedKey/xenc:ReferenceList указывается ссылка на зашифрованное сообщение.

Расшифрование сообщения осуществляется следующим образом.

1. Если в заголовке транспортного конверта сообщения содержится элемент wsse:Security/xenc:EncryptedKey, то сообщение является зашифрованным и требуется его расшифрование.

2. Для сертификата открытого ключа, ссылка на который указана в элементе wsse:Security/xenc:EncryptedKey/ds:KeyInfo, определяется закрытый ключ для расшифрования сообщения.

3. Данные, ссылка на которые указана в элементе wsse:Security/xenc:EncryptedKey/xenc:ReferenceList, дешифруются с помощью закрытого ключа. Результат помещается в сообщение вместо зашифрованных данных.

4. Из сообщения удаляется элемент wsse:Security, содержащий сведения о шифровании сообщения.

5. В случае невозможности расшифровать сообщение формируется сообщение об ошибке в соответствии с требованиями раздела 5.2.5 Стандарта.

Структура элемента wsse:Security, содержащего сведения о шифровании сообщения, описана в Таблицах 5.5 - 5.6.

ТАБЛИЦА 5.5. СТРУКТУРА ЭЛЕМЕНТА WSSE:SECURITY, СОДЕРЖАЩЕГО СВЕДЕНИЯ О ШИФРОВАНИИ СООБЩЕНИЯ

N
Элемент
Описание
Область значений
Мн.
а)
Признак обязательности интерпретации (@soap:mustUnderstand)
признак того, что получатель сообщения должен обработать элемент согласно спецификации. Атрибут имеет фиксированное значение "true"
логическое значение
1
1
Сертификат открытого ключа (wsse: BinarySecurityToken)
сертификат открытого ключа, используемого для шифрования сообщения
строка символов, закодированная с помощью Base64
1
а)
Идентификатор (@wsu:Id)
уникальный идентификатор элемента в сообщении
идентификатор элемента документа
1
б)
Вид (@ValueType)
стандарт сертификата открытого ключа. Атрибут имеет фиксированное значение, аналогичное описанному в Приложении 1
унифицированный идентификатор ресурса
1
в)
Кодировка (@EncodingType)
схема кодирования сертификата открытого ключа. Атрибут имеет фиксированное значение, аналогичное описанному в Приложении 1
унифицированный идентификатор ресурса
1
2
Сведения о зашифрованных данных (xenc:EncryptedKey)
сведения о зашифрованных данных
структура сведений описана в Таблице 5.6
1

ТАБЛИЦА 5.6. СТРУКТУРА СВЕДЕНИЙ О ЗАШИФРОВАННЫХ ДАННЫХ (XENC:ENCRYPTEDKEY)

N
Элемент
Описание
Область значений
Мн.
1
Метод шифрования (xenc:EncryptionMethod)
сведения о методе шифрования
определяется областями значений вложенных элементов
1
а)
Алгоритм (@Algorithm)
идентификатор алгоритма шифрования
унифицированный идентификатор ресурса
1
2
Сведения о ключе (ds:KeyInfo)
сведения об открытом ключе, используемом для шифрования
определяется областями значений вложенных элементов
1
2.1
Ссылка на токен (wsse:SecurityToken Reference)
сведения о местонахождении ключа
определяется областями значений вложенных элементов
1
2.1.1
Ссылка (wsse:Reference)
элемент, содержащий идентификатор местонахождения ключа
отсутствует
1
а)
Идентификатор (@URI)
идентификатор местонахождения ключа. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
идентификатор элемента документа
1
б)
Вид (@ValueType)
стандарт сертификата ключа. Атрибут имеет фиксированное значение в соответствии с описанием Приложения 1
унифицированный идентификатор ресурса
1
3
Список ссылок (xenc:ReferenceList)
список ссылок на зашифрованные данные
определяется областями значений вложенных элементов
1
3.1
Ссылка на данные (xenc:DataReference)
ссылка на зашифрованные данные
отсутствует
1
а)
Идентификатор (@URI)
идентификатор зашифрованных данных
идентификатор элемента документа
1

Структура зашифрованных данных представлена в Таблице 5.7.

ТАБЛИЦА 5.7. СТРУКТУРА ЗАШИФРОВАННЫХ ДАННЫХ (XENC:ENCRYPTEDDATA)

N
Элемент
Описание
Область значений
Мн.
а)
Идентификатор (@Id)
идентификатор зашифрованных данных
идентификатор элемента документа
1
1
Метод шифрования (xenc:EncryptionMethod)
сведения о методе шифрования
отсутствует
1
а)
Алгоритм (@Algorithm)
идентификатор алгоритма шифрования
унифицированный идентификатор ресурса
1
2
Зашифрованные данные (xenc:CipherData)
элемент, содержащий зашифрованные данные
определяется областями значений вложенных элементов
1
2.1
Зашифрованное значение (xenc:CipherValue)
зашифрованные данные
строка символов, закодированная с помощью Base64
1

5.2.5. Формирование сообщений об ошибках

Сообщения об ошибках формируются в соответствии со спецификацией SOAP 1.2.

Сведения об ошибке передаются в теле транспортного конверта и должны быть единственным элементом.

ТАБЛИЦА 5.8. СТРУКТУРА СВЕДЕНИЙ ОБ ОШИБКЕ (SOAP:FAULT)

N
Элемент
Описание
Тип данных
Мн.
1
Код ошибки (soap:Code)
формализованные сведения о коде ошибки
определяется областями значений вложенных элементов
1
1.1
Значение (soap:Value)
значение класса ошибки
перечисление soap: faultCodeEnum в соответствии со спецификацией SOAP 1.2
1
1.2
Код ошибки (soap:Subcode)
сведения о коде ошибки в соответствии с ее классом
определяется областями значений вложенных элементов
1
1.2.1
Значение (soap:Value)
значение кода ошибки. Перечень типовых кодов ошибок представлен в таблице 5.9
строка символов
1
2
Причина (soap:Reason)
сведения об ошибке
определяется областями значений вложенных элементов
1..*
2.1
Текст (soap:Text)
текст, описывающий ошибку
строка символов
1
а)
Язык (@xml:lang)
идентификатор языка, на котором приведен текст, описывающий ошибку
1
3
Сведения об ошибке (soap:Detail)
дополнительные детализированные сведения об ошибке
определяется областями значений вложенных элементов
0..1

Элемент soap:Code/soap:Value заполняется согласно требованиям спецификации SOAP 1.2.

Перечень типовых кодов ошибок представлен в Таблице 5.9.

ТАБЛИЦА 5.9. ПЕРЕЧЕНЬ ТИПОВЫХ ОШИБОК

Класс ошибки
Код ошибки
Текст ошибки
soap:Sender
wsse:UnsupportedSecurityToken
рекомендуется использовать типовые коды ошибок, определенные стандартом WS-Security
soap:Sender
wsse:UnsupportedAlgorithm
soap:Sender
wsse:InvalidSecurity
soap:Sender
wsse:InvalidSecurityToken
soap:Sender
wsse:FailedAuthentication
soap:Sender
wsse:FailedCheck
soap:Sender
wsse:SecurityTokenUnavailable
soap:Sender
wsse:MessageExpired
soap:Sender
vr:InvalidSyntax
Синтаксис сообщения некорректен
soap:Sender
vr:InvalidStructure
Структура сообщения не соответствует XML-схеме
soap:Sender
vr:MessageRulesViolated
Сообщение не соответствует структурным правилам
soap:Sender
vr:BusinessRulesViolated
Сообщение не соответствует бизнес-правилам
soap:Sender
vr:MarketPracticeViolated
Сообщение не соответствует рыночной практике
soap:Sender
vr:BusinessProcessViolated
Сообщение не соответствует бизнес-процессу

В случае несоответствия сообщения правилам формирования (vr:MessageRulesViolated, vr:BusinessRulesViolated) в элемент soap:Fault/soap:Detail включаются элементы vr:Result, содержащие сведения о результатах валидации.

Для каждого провалидированного элемента и каждого правила формируется отдельный элемент vr:Result. Сведения об ошибках валидации (error) включаются в сообщение в обязательном порядке. В отладочных целях в сообщение об ошибке могут быть включены сведения об иных результатах валидации (valid, irrelevant, absent, unsupported).

ТАБЛИЦА 5.10. СТРУКТУРА СВЕДЕНИЙ О РЕЗУЛЬТАТАХ ВАЛИДАЦИИ

N
Элемент
Описание
Тип данных
Мн.
1
Результат валидации (vr:Result)
результат валидации
определяется областями значений вложенных элементов
1..*
1.1
Вид результата валидации (vr:Kind)
кодовое обозначение вида результата валидации
одно из следующих значений:
- valid - проверка пройдена успешно,
- error - ошибка,
- irrelevant - элементы
не проверялись, т.к. для них не выполнено предусловие,
- absent - элементы
для валидации отсутствуют в сообщении,
- unsupported - правило не поддерживается
1
1.2
Описание результата валидации (vr:Description)
описание результата валидации
строка символов
1
1.3
Код правила (vr:RuleCode)
код правила
строка символов
1
1.4
Описание правила (vr:RuleDescription)
описание правила
строка символов
1
1.5
Спецификация правила (vr:RuleOcl)
спецификация правила на формальном объектном языке ограничений (OCL)
строка символов
0..1
1.6
Элемент (vr: Element)
провалидированный элемент сообщения
определяется областями значений вложенных элементов
1..*
1.6.1
Путь (vr:Path)
путь к элементу сообщения, представленный в виде XPath выражения
строка символов
1
1.6.2
Описание (vr:Description)
описание пути к элементу на русском языке
строка символов
0..1

6. Прикладной слой

В качестве протокола передачи данных прикладного слоя Участниками информационного взаимодействия выбирается один из протоколов, обеспечивающий требуемые характеристики доставки сообщений, определяемые в бизнес-слое.

Рекомендуется использовать следующие протоколы:

- HTTPS: Hypertext Transfer Protocol - HTTP/1.1 (RFC 2616) совместно со спецификацией HTTP Over TLS (RFC 2818);

- AMQP: ISO/IEC 19464:2014 Information technology - Advanced Message Queuing Protocol (AMQP) v1.0 specification.

Приложение 1

Подписание сведений, передающихся в транспортном конверте сообщения с помощью электронной подписи, осуществляется следующим образом (см. рисунок А.1). Для краткости на схеме опущены объявления пространств имен, а значения некоторых атрибутов приведены с сокращениями.

РИСУНОК А.1. СХЕМА ПОДПИСАНИЯ СООБЩЕНИЯ

На 1-м шаге формируется транспортный конверт сообщения (1-й шаг не имеет непосредственного отношения к формированию подписи, однако приводится в настоящем алгоритме как подготовительное мероприятие для создания XML-структур, в которые будут погружены подпись и подписываемые сведения).

На 2-м шаге в элемент soap:Body транспортного конверта помещается бизнес-сообщение. В атрибуте @wsu:ID элемента soap:Body задается идентификатор, который должен быть уникальным в рамках конверта и его содержимого; для идентификации тела сообщения рекомендуется использовать значение "BusinessMessage". Формируемая электронная подпись будет ссылаться по данному идентификатору на подписываемые данные.

На 3-м шаге в заголовке транспортного конверта сообщения формируется блок сведений wsse:Security. У элемента задается атрибут @soap:mustUnderstand со значением "true". Это обязывает получателя сообщения обрабатывать данный блок сведений. В случае если он не сможет обеспечить обработку электронной подписи, то он должен уведомить отправителя соответствующим сообщением об ошибке.

На 4-м шаге в блок сведений wsse:Security включается элемент wsse:BinarySecurityToken, содержащий сертификат ключа проверки электронной подписи. В атрибуте @wsu:Id указывается идентификатор сертификата, который должен быть уникальным в рамках конверта и его содержимого; для идентификации сертификата рекомендуется использовать значение "SigningCertificate". Формируемая электронная подпись будет ссылаться на сертификат по этому идентификатору. Сертификат должен соответствовать стандарту X.509 и кодироваться с использованием стандарта кодирования Base64.

Стандарт сертификата указывается в атрибуте @ValueType со значением "http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-x509-token-profile-1.0#X509v3". Схема кодирования сертификата указывается в атрибуте @EncodingType со значением "http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-soap-message-security-1.0#Base64Binary".

На 5-м шаге формируется хеш бизнес-сообщения. Для этого в блоке сведений wsse:Security формируется элемент ds:Signature/ds:SignedInfo/ds:Reference. В атрибуте @URI этого элемента указывается ссылка на подписываемое бизнес-сообщение (если на 2-м шаге задан рекомендуемый идентификатор, то в атрибуте @URI должна быть указана ссылка "#BusinessMessage"). Если двоичные вложения передаются в виде MIME, то далее они должны быть перенесены в бизнес-сообщение согласно алгоритму, описанному в спецификации XML-binary Optimized Packaging. После этого бизнес-сообщение приводится к каноническому виду с помощью алгоритма Exclusive XML Canonicalization Version 1.0. Для полученного фрагмента XML-документа в соответствии с ГОСТ Р 34.11-2012 вычисляется 256-битный хеш, который записывается в элемент ds:DigestValue.

Алгоритм каноникализации указывается в атрибуте ds:Transforms/ds:Transform/@Algorithm со значением "http://www.w3.org/2001/10/xml-exc-c14n#". Алгоритм вычисления хеша указывается в атрибуте ds:DigestMethod/@Algorithm со значением "urn:ietf:params:xml:ns:cpxmlsec:algorithms:gostr34112012-256".

На 6-м шаге для хеша бизнес-сообщения формируется электронная подпись. Для этого в элемент ds:Signature/ds:SignedInfo добавляются сведения об алгоритме его каноникализации (Exclusive XML Canonicalization Version 1.0) и алгоритме вычисления электронной подписи (ГОСТ 34.10-2012, 256 бит). Затем с помощью указанных алгоритмов элемент ds:Signature/ds:SignedInfo приводится к каноническому виду и для полученного фрагмента XML-документа вычисляется электронная подпись. Полученное значение записывается в элемент ds:SignatureValue.

Алгоритм каноникализации указывается в атрибуте ds:CanonicalizationMethod/@Algorithm со значением "http://www.w3.org/2001/10/xml-exc-c14n#". Алгоритм вычисления электронной подписи указывается в атрибуте ds:SignatureMethod/@Algorithm со значением "urn:ietf:params:xml:ns:cpxmlsec: algorithms:gostr34102012-gostr34112012-256".

На 7-м шаге в сведениях об электронной подписи в элементе ds:KeyInfo формируется ссылка на сертификат ключа проверки электронной подписи. Для этого используется элемент wsse:SecurityTokenReference. Ссылка на сертификат указывается в атрибуте wsse:Reference/@URI (если на 4-м шаге задан рекомендуемый идентификатор, то в атрибуте @URI должна быть указана ссылка "#SigningCertificate"). Стандарт сертификата указывается в атрибуте wsse:Reference/@ValueType со значением "http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-x509-token-profile-1.0#X509v3".

Проверка электронной подписи сообщения осуществляется следующим образом (см. рисунок А.2). Для краткости на схеме опущены объявления пространств имен, а значения некоторых атрибутов приведены с сокращениями.

На 1-м шаге в заголовке транспортного конверта сообщения проверяется наличие элемента wsse:Security/ds:Signature. Если элемент присутствует, то сообщение является подписанным и требуется проверка наложенной электронной подписи.

На 2-м шаге проверяется сертификат открытого ключа электронной подписи в элементе wsse:BinarySecurityToken. Сертификат должен быть корректным, а в элементе ds:KeyInfo/wsse:SecurityTokenReference должна присутствовать ссылка на него.

На 3-м шаге проверяется действительность электронной подписи. Для этого элемент ds:SignedInfo приводится к каноническому виду с помощью алгоритма Exclusive XML Canonicalization Version 1.0. Для полученного фрагмента XML-документа вычисляется 256-битное значение электронной подписи в соответствии с ГОСТ 34.10-2012. Если результат совпадает со значением элемента ds:SignatureValue, то подпись является действительной.

Проверяется значение атрибута ds:SignedInfo/ds:CanonicalizationMethod/@Algorithm, оно должно соответствовать используемому методу каноникализации и иметь значение "http://www.w3.org/2001/10/xml-exc-c14n#". Проверяется значение атрибута ds:SignedInfo/ds:SignatureMethod/@Algorithm, оно должно соответствовать используемому алгоритму вычисления электронной подписи и иметь значение "urn:ietf:params:xml:ns:cpxmlsec:algorithms:gostr34102012-gostr34112012-256".

На 4-м шаге проверяется целостность бизнес-сообщения. Если двоичные вложения передаются в виде MIME, то перед проверкой целостности они должны быть перенесены в бизнес-сообщение согласно алгоритму, описанному в спецификации XML-binary Optimized Packaging. Затем бизнес-сообщение приводится к каноническому виду с помощью алгоритма Exclusive XML Canonicalization Version 1.0. Для полученного фрагмента XML-документа в соответствии с ГОСТ Р 34.11-2012 вычисляется 256-битный хеш. Если полученное значение совпадает со значением элемента ds:SignedInfo/ds:Reference/ds:DigestValue, то бизнес-сообщение целостно.

Проверяется значение атрибута ds:SignedInfo/ds:Reference/ds:Transforms/ds:Transform/@Algorithm, оно должно соответствовать используемому методу каноникализации и иметь значение "http://www.w3.org/2001/10/xml-exc-c14n#". Проверяется значение атрибута ds:SignedInfo/ds:Reference/ds:DigestMethod/@Algorithm, оно должно соответствовать используемому алгоритму вычисления хеша и иметь значение "urn:ietf:params:xml:ns:cpxmlsec:algorithms:gostr34112012-256".

В случае неудачной проверки электронной подписи формируется сообщение об ошибке в соответствии с требованиями раздела 5.2.5 Стандарта.

РИСУНОК A.2. СХЕМА ПРОВЕРКИ ЭЛЕКТРОННОЙ ПОДПИСИ

Приложение 2

XML-ЫСХЕМА БИЗНЕС-СООБЩЕНИЯ












Приложение 3

ПРИМЕР СООБЩЕНИЯ С ЭЛЕКТРОННОЙ ПОДПИСЬЮ





































Приложение 4

ПРИМЕР ЗАШИФРОВАННОГО СООБЩЕНИЯ































Задайте вопрос юристу:
+7 (499) 703-46-71 - для жителей Москвы и Московской области
+7 (812) 309-95-68 - для жителей Санкт-Петербурга и Ленинградской области
